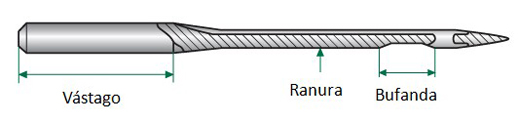

Descripción de las tres partes
AparienciaLos siguientes 3 elementos son visibles a simple vista. Se muestran con los siguientes símbolos.
Bufanda
Descripción
Figura
Símbolo
Ejémplo
Bufanda estándar
DB x 1
Sin Bufanda
EB x 1
Doble Bufanda
DM x 5
Bufandade chaflán unilateral
BC x 5
Bufanda de chafán bilateral
SG x 7712
Ranura
Descripción
Figura
Símbolo
Ejémplo
Un Ranura
DB x 1
Dos Ranuras
DC x 27
Ranura izquierda torcida
DR77 x 2
Ranura derecha torcida
DR77 x 1
Ranura lateral
BC x 5
Sin Ranura
FLG-2
Vástago
Descripción
Figura
Símbolo
Ejémplo
Vástago redondo
DB x 1
Vástago con un solo lado aplanado
HA x 1
Vástago con doble lado aplanado
UN x 154
Vástago con ranura
DM x 3
Vástago con una muesca
EB x 750
Vástago con dos muescas
UY118GCS
Vástago con sección aplanada +nivelación de ángulo cónico
SG x 7755
